重鋼公司5號1200m3高爐高風溫操作實踐
2009-02-25 11:06:03
1、引言
重鋼5號高爐容積為1200m³，目前處于爐役中后期。采用四個內燃式熱風爐提供風溫，設計溫度為1200度，但之前一直未達到理論值。自2006年之后，通過改造熱風爐管道、煤氣富化以及加強槽下篩分管理、采用多環布料等一系列措施，使用風溫水平逐步達到1170多度，大大降低了焦比，有效地提高了經濟技術指標。表1為近幾年主要指標情況。
表1：2004～2006主要經濟技術指標
|
年份
|
日均產量
|
利用系數（t/m³·d）
|
焦比（kg/t）
|
煤比（kg/t）
|
CO2利用（%）
|
風溫（°C）
|
富氧率（%）
|
|
2004
|
2790
|
2.325
|
536
|
97
|
18.91
|
1089
|
1.14
|
|
2005
|
2922
|
2.435
|
539
|
105
|
19.40
|
1099
|
1.98
|
|
2006
|
2816
|
2.347
|
524
|
95
|
19.60
|
1084
|
1.38
|
2、熱風爐改造
2.1煤氣富化
富化煤氣即通過在高爐煤氣中混合高熱值的轉爐煤氣或焦?fàn)t煤氣，達到提高煤氣熱值化學熱，提高熱風溫度的目的。重鋼5號高爐原來的焦?fàn)t煤氣管道較短，加人的焦爐煤氣混合不均勻。后將其管道加長，并增加了彎道，使焦?fàn)t煤氣盡可能的混合均勻，煤氣質量大幅提高，改善了熱風爐的燒爐狀況。
2.2煙巷改造
因換熱器部分堵塞，助燃空氣大部分從煙巷排出，損失了熱量。后將直徑三米的煙巷用鋼板遮了1/2，促使助燃空氣強行通過換熱器，減少了空氣的熱量損失，進一步提高了換熱器溫度。
2.3提高廢氣溫度

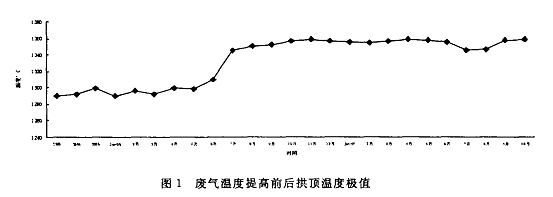

重鋼5號高爐采用了熱風爐煙氣余熱回收預熱助燃空氣和煤氣。高爐熱風爐排放的煙氣數量大，將其回收可以提高熱效率，還可用回收的熱量提高風溫。為了提高風溫，決定將5號高爐熱風爐的廢氣溫度由從前的350度提高到380度，這樣就間接提高了風溫。圖1為廢氣溫度提高前后拱頂溫度極值情況。
2.4提高拱頂溫度到設計值
5號高爐自開爐以來，為了安全起見，拱頂溫度一直沒有達到設計值。通過改造之后，根據耐火材料的不同，將拱頂?shù)目刂茰囟忍岣叩皆O(shè)計值。即1號爐和4號爐由過去的1350度提高到1400度，2號爐和3號爐由1300度提高到1350度，為風溫的提高提供條件。
2.5優化燒爐方案
加強職工責任心，優化燒爐。采取最佳燒爐方案以最大的煤氣量、最小的空氣過剩系數配合進行燃燒，使其在最短的時間內達到規定拱頂溫度。之后，固定煤氣量，適當增大空氣過剩系數，維持燃燒到終結。
3、高爐操作方面
3.1加強篩分管理改善原材料粒度
（1）要求槽下操作工每班清理焦碳篩、燒結礦篩板，調節閘門，控制給料機排料速度，利于篩盡5mm以下的末子，提高篩分效果；
（2）對槽下設備進行改造，增加給料機，調節排料速度，促進篩盡末子；
（3）適當調整篩孔度，由原來的8mm調整到現在的5mm，有利于提高篩分效果，減少篩損。
3.2查看原料條件，及時調節
由于重鋼原材料供應緊張，質量穩定性在一定程度上不能保證。每個輪班工長接班必須先到槽下查看原料情況，做到心中有數，及時調節，減少爐況波動焦碳水分波動大時，及時補足焦碳，穩定熱制度，減少爐溫波動。
3.3調整布料方式，穩定高爐順行
布料矩陣對煤氣利用的提高有很重要的作用。五高爐為無料鐘旋轉溜槽的布料方式，但之前多環布料一直不成熟，仍采用單環布料方式。相比單環布料，多環布料調劑煤氣分布更靈活，要改變煤氣分布，一般通過改變邊緣或中心的礦或焦的環數即可實現，而不必改變所有的環，改后是否準確也容易判斷。重鋼由于原料粒級總體偏小，粒級差大，單環布料容易產生偏析，爐內氣流不穩，料柱透氣性差，順行不穩。

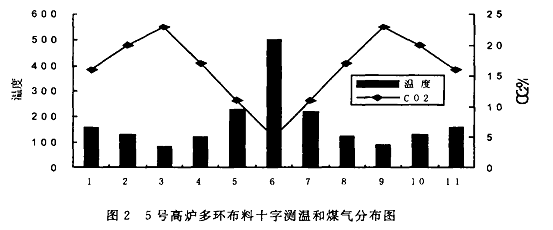

圖2為五高爐多環布料后的十字測溫和煤氣分布圖。
3.4加強爐內操作管理，逐步提高風溫使用水平
重鋼5號高爐之前由于產量壓力大，為了保證輪班跑足料批，常常通過采用撤風溫來改善壓量關系，熱量主要通過煤粉和焦炭補充。因此，長時間以來，5號高爐的焦比一直居高不下，大量風溫被白白浪費，生產成本也高于其他高爐。為此，操作方針做了以下調整：
（1）通過調整布料角度改善壓量關系，為提高風溫創造條件。
（2）初期適當降低噴煤量，以減少未燃煤粉對透氣性和壓量關系的影響隨著風溫提高，理論燃燒溫度提高到一定程度再適當增加噴煤量。
（3）實行定溫調煤，逐步將風溫用盡。
（4）將熱風壓力控制值由從前的260Kpa提高到270Kpa，頂壓控制在140Kpa～158Kpa。
（5）適當提高風速，進一步開放中心，改善壓量關系。
（6）根據爐況及風溫使用情況逐步降低焦比。
4、效果
通過一段時間的調整，5號高爐風溫逐步使用到了最大水平（1200°C左右），小時平均值亦達到了1700°C。各項指標均有了較大的改善。表2為改造前2006年到改造后2007年各項經濟技術指標情況。
表2：2006～2007各項經濟技術指標
|
日期
|
利用系數t/（m³·d）
|
焦比kg/t
|
煤比kg/t
|
風溫°C
|
冶煉強度t/（m³·d）
|
一級品率%
|
[Si]%
|
[S]%
|
休風率%
|
富氧率%
|
綜合煤氣（CO2）%
|
入爐品位%
|
|
2006
|
2.347
|
524
|
95
|
1084
|
1.258
|
56.89
|
0.50
|
0.030
|
2.37
|
1.38
|
19.60
|
56.18
|
|
2007.1
|
2.425
|
529
|
109
|
1110
|
1.285
|
53.66
|
0.49
|
0.031
|
0.20
|
1.72
|
19.50
|
55.30
|
|
2007.2
|
2.474
|
516
|
111
|
1110
|
1.275
|
53.74
|
0.45
|
0.032
|
0.00
|
1.40
|
19.52
|
54.80
|
|
2007.3
|
2.475
|
522
|
105
|
1121
|
1.298
|
28.96
|
0.44
|
0.031
|
0.00
|
1.44
|
19.40
|
54.91
|
|
2007.4
|
2.426
|
524
|
119
|
1109
|
1.277
|
56.78
|
0.46
|
0.031
|
0.48
|
1.57
|
19.46
|
55.18
|
|
2007.5
|
2.421
|
524
|
121
|
1134
|
1.295
|
66.40
|
0.49
|
0.028
|
2.00
|
1.43
|
19.65
|
55.10
|
|
2007.6
|
2.365
|
525
|
122
|
1130
|
1.284
|
59.28
|
0.47
|
0.027
|
3.33
|
1.16
|
19.27
|
55.11
|
|
2007.7
|
2.425
|
527
|
123
|
1155
|
1.294
|
72.11
|
0.47
|
0.027
|
1.23
|
1.68
|
19.80
|
55.08
|
|
2007.8
|
2.460
|
522
|
126
|
1154
|
1.288
|
79.46
|
0.49
|
0.025
|
0.25
|
0.99
|
20.14
|
55.45
|
|
2007.9
|
2.330
|
515
|
116
|
1150
|
1.265
|
61.22
|
0.52
|
0.030
|
5.07
|
1.21
|
20.03
|
55.44
|
|
2007.10
|
2.475
|
516
|
116
|
1170
|
1.276
|
71.65
|
0.51
|
0.027
|
0.00
|
1.11
|
20.96
|
55.02
|
|
2007.11
|
2.465
|
518
|
120
|
1169
|
1.279
|
52.74
|
0.48
|
0.030
|
0.12
|
1.14
|
20.98
|
56.96
|
4.1風溫、煤比提商

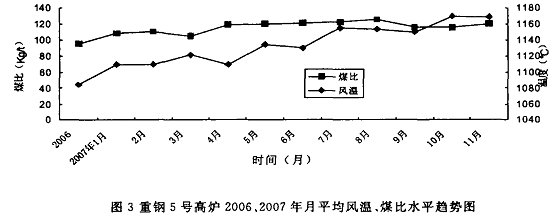

提高熱風溫度是降低焦比和強化高爐冶煉的重要措施之一，對提高噴煤量和燃燒效率創造條件。重鋼5號高爐通過采取以上一系列措施使風溫平均水平提高到目前的1170℃左右，煤比提高到目前的120kg/t（見圖3）。
4.2風速提高
提高風速的目的是活躍中心，創造合理的送風制度。在爐況穩定順行的前提下，將熱風壓力的上限由260Kpa提高到270Kpa后，中心進一步開放，壓量關系改善，為料面較為平坦的多環布料創造條件。
4.3煤氣利用提高，焦比降低

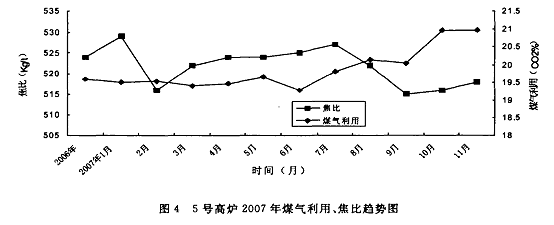

隨著風溫使用值的提高和多環布料的實施，5號高爐煤氣利用從以前的19.5%左右提高到了21.0%，焦比也由2006年的530Kg/t左右降低到了目前的515Kg/t左右（圖4）。
5、結語
重鋼5號高爐通過對熱風爐的改造和高爐操作制度的調整，風溫使用水平大大提高，避免了浪費，有效地降低了冶煉成本。同時通過采取措施使?fàn)t況有了較大的改善，在入爐品位下降的條件下，各項經濟技術指標仍然有了較大提高。
