重鋼新區(qū)RH干式真空系統(tǒng)技術(shù)研發(fā)
2013-01-17 17:15:05
重鋼煉鋼廠210t RH是世界首套采用干式真空系統(tǒng)作為真空獲得設(shè)備的大型裝置， 2010年6月25日熱試車一次性成功。
1、重鋼煉鋼廠自主開發(fā)的關(guān)鍵技術(shù)
◎開發(fā)出干式真空系統(tǒng)與RH工藝匹配的控制程序，并成功應(yīng)用于RH本處理、輕處理、深脫碳處理、升溫處理模式中；
◎開發(fā)RH頂槍吹氧功能，解決了干式真空系統(tǒng)對(duì)吹氧期間高溫、高CO含氧煙氣的適應(yīng)性問題，現(xiàn)用于深脫碳和鋼水升溫；
◎已開發(fā)真空槽內(nèi)加入脫硫劑對(duì)鋼水脫硫工藝，且可滿足干式真空系統(tǒng)對(duì)粉塵含量的苛刻要求。
◎開發(fā)RH控氮工藝，針對(duì)含氮鋼可將氮含量控制在目標(biāo)值±5ppm范圍內(nèi)。
2、重鋼干式真空系統(tǒng)關(guān)鍵指標(biāo)
對(duì)干式真空系統(tǒng)的抽氣能力進(jìn)行測(cè)試，可達(dá)到與蒸汽泵同等效果。
|
項(xiàng)目
|
干式真空系統(tǒng)
|
蒸汽泵系統(tǒng)
|
|
極限真空度（pa）
|
18
|
20
|
|
從大氣到67pa時(shí)間（min）
|
4.2-4.5，平均4.34
|
≤4.5
|
3、重鋼煉鋼廠RH冶金效果
●脫氫效果

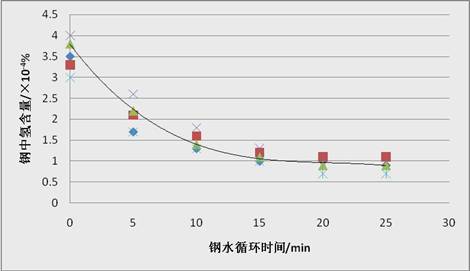

真空度≤266pa，在初始?xì)浜?/span>≤4ppm時(shí)，鋼水循環(huán)10min鋼水中氫含量已≤2ppm，在循環(huán)時(shí)間15min時(shí)可達(dá)到1.5ppm以下；最低可至0.7ppm，平均1.12ppm。
●脫碳效果
當(dāng)鋼水初始碳含量250-350ppm、初始氧含量500-600ppm，真空度≤266pa情況下，循環(huán)15min鋼水中碳含量可達(dá)30ppm以下，循環(huán)20min可達(dá)15ppm以下，最低可達(dá)9ppm。
●脫氮效果
以低碳低硅鋼為例，RH進(jìn)站氮含量均≤40ppm，在此前提下脫氮效率28.13%。
|
項(xiàng)目
|
RH進(jìn)站氮含量ppm
|
RH出站氮含量ppm
|
脫氮量ppm
|
RH脫氮率/%
|
|
最大值
|
39
|
32
|
11
|
35.4
|
|
最小值
|
16
|
9
|
2
|
4.6
|
|
平均值
|
24.5
|
17.6
|
6.9
|
28.13
|
●鋼水潔凈度
本處理氫平均1.12 ppm，氮平均22ppm，[T].O： 8-30ppm；輕處理、低碳鋼處理：氮含量平均25ppm，[T].O： 15-35ppm。
●后序問題
在重鋼RH運(yùn)行半年后，隨著RH功能及新產(chǎn)品的開發(fā)，出現(xiàn)過(guò)濾器內(nèi)布袋被燒及真空泵體溫度過(guò)高報(bào)警的現(xiàn)象，一度嚴(yán)重影響RH生產(chǎn)，經(jīng)過(guò)大量跟蹤與摸索并采取相關(guān)措施后，已得以解決。
收稿時(shí)間：2012年7月
來(lái)源：重鋼
