重鋼TRT發電電氣系統在新區的應用情況
2012-08-07 13:37:53
引言
重鋼環保搬遷2200m3高爐煤氣余壓透平發電裝置TRT機組由西安陜鼓動力股份有限公司設計并成套供貨。高爐爐頂煤氣余壓回收透平發電裝置（Top Gas Pressure Recovery Turbine簡稱TRT）是目前國際上公認的有價值的二次能源回收裝置。它是利用煉鐵高爐爐頂煤氣中的壓力能及熱能經透平膨脹做功來驅動發電機組發電。TRT發電機組回收高爐鼓風機所需能量的30%左右，實際上回收了原來在減壓閥組中白白損失的能量。這種發電方式既不消耗任何燃料，也不產生環境污染，發電成本十分低廉，僅為燃?xì)忮仩t發電的20%左右，是一個重大節能技術措施項目，經濟效益十分顯著。
1、機組概況
發電機型號：QFW-16-2；
額定容量：20MWA；額定頻率：50Hz；
額定電壓：10.5kV；額定功率：1.6×104kW；
額定電流：1099.7A；轉速：3000r/min；
臨界轉速1次/2次：1267/3756r/min；
功率因數：0.8超前；額定勵磁電流：290A；
接法：Y；絕緣等級：F/F；
型式：無刷勵磁同步發電機。
無刷勵磁同步發電機包括主、副勵磁機、勵磁屏、空氣冷卻器，具有恒電壓、恒無功、恒功率因數調節的功能。發電機帶雙軸承座，軸瓦強制油冷卻，帶整體底座。高爐短期休風時，發電機能自動轉為電動機的運行方式。發電機的勵磁由無刷勵磁裝置供給。無刷勵磁裝置由同軸旋轉的交流無刷勵磁、永副勵磁機、旋轉整流盤和靜止的MAVR自動電壓調節器組成
2、一次配電系統

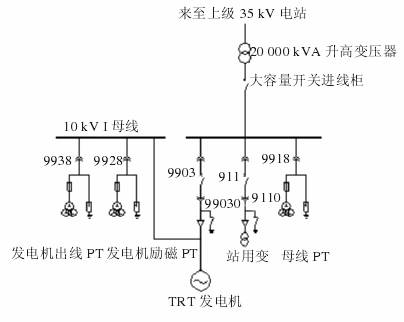

重鋼新區TRT系統高壓一次接線系統圖見圖1。1臺發電機出線PT柜；1臺勵磁用PT柜；1臺發電機并網柜；1臺母線PT柜；1臺站用變壓器柜；1臺大容量開關進線柜；1臺站用變壓器（630kVA）；1臺升壓變壓器（35/10.5kV）。
圖1：TRT發電機高壓一次系統圖
為避免短路沖擊電流對發電機、輸電線路等電器設備造成危害，因此本TRT高壓系統進線采用能快速、可靠地開斷短路電流的大容量高速開關裝置（FSR）。該裝置可在短路電流上升的初始階段，即將短路電流開斷（≤1ms），使其不能以短路電流的峰值流向短路點，從而達到了保護發配電設備及供電線路的目的。
低壓系統采用單母線雙分段供電方式，一路來至TRT發電機自身站用變壓器低壓系統，另一路來至其它站所的低壓進線。將TRT主要低壓供電設備潤滑油泵、動力油泵1#、2#油泵分別接到這2段低壓母線上。低壓母聯與Ⅰ、Ⅱ段進線低壓斷路器采用母聯自動投切。防止由于TRT低壓一段進線故障，另一段進線可通過母聯自動投切帶全站低壓負荷。
3、發電機保護系統
發電機保護系統主要包括升高變壓器保護系統、進線柜保護系統、發電機保護系統、站用變壓器保護系統、線路光差保護系統及PT測控系統。微機保護裝置選用Schneider公司產品，設置1套電氣后臺，具有向上級通訊功能，實現“四遙”功能，同時電氣后臺與調度中心可實現光線通訊。
1）線路光差保護系統。本發電站采用線路-變壓器組的保護方式，將線路光差保護、升高變壓器高后備及升高變壓器非電量保護均通過線路光差保護裝置跳兩側斷路器開關。線路光差保護電流信號分別取至上級35kV側饋線及TRT進線柜電流互感器。
2）升高變壓器保護系統。重瓦斯保護、變壓器油溫高保護、壓力釋放保護、輕瓦斯報警、冷控失電保護。
3）進線柜保護系統。過負荷保護、速斷保護、差動保護。
4）發電機保護系統。差動保護、速斷保護、低電壓保護、過電壓保護、零序保護、失磁保護、逆功率保護、低周波保護、過負荷保護、勵磁回路一點接地、勵磁回路兩點接地。發電機保護出口動作的同時去分勵磁系統滅磁開關。
5）站用變保護系統。過負荷保護、速斷保護、變壓器溫度高保護。
4、發電機勵磁系統
TRT發電機勵磁系統采用交流勵磁機旋轉硅整流器勵磁，即三機（無刷）勵磁系統。三機勵磁系統由發電機、旋轉整流二級管裝置、主勵磁機、副勵磁機、勵磁控制器、可控整流橋、滅磁開關等構成，見圖2。發電機勵磁電流由同軸的交流勵磁機經硅整流二極管供給，交流勵磁機的勵磁電流由同軸的永磁式副勵磁機經可控整流裝置供給。副勵磁機采用永磁式同步發電機，隨著主機運行參數的變化，勵磁調節控制器自動地改變交流勵磁機勵磁回路中可控整流裝置的控制角，以改變交流勵磁機的磁場電流，從而改變交流勵磁機的輸出電壓，最終達到調節發電機勵磁電流的目的。
圖2：發電機勵磁裝置原理圖
本TRT勵磁系統采用某廠生產的DECR系列發電機勵磁裝置，包括：勵磁控制器、可控整流橋、整流交流輸入、直流輸出開關。該裝置為全雙置勵磁調節控制裝置，2套勵磁調節控制器互為備用運行，雙整流橋并列運行。本裝置設有橫COSΦ調解及橫無功調解等發電機勵磁控制方式。
5、發電機并網裝置
準同期并網按手動、自動2種方式設計。自動準同期裝置選用某廠生產的自動準同期裝置。自動準同期并網系統中當發電機的轉速升至一定轉速時，自動投入勵磁調節系統，發電機實現自動升壓、自動升速、自動并網。

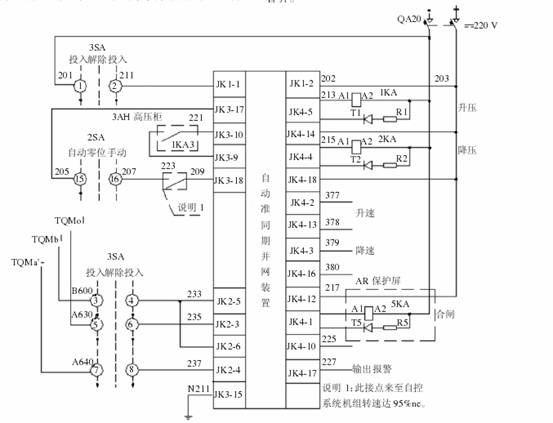

發電機自動并網裝置見圖3。TQMb、TQMo；TQMa'、TQMb分別為待并側和系統側TV二次電壓（TQMb公共接地），用于獲取并網信息。3SA為自動同期投入開關，2SA為手/自動同期選擇開關。JK3-9及JK3-10接入并列點斷路器的輔助接點（常開），其用途有：①用來實測斷路器合閘回路動作時間；②用來確認線路是在切除還是投入狀態。在用于多對象時各并列點斷路器輔助接點通過各自的同期開關或選線器接到裝置的JK3-9及JK3-10上。JK3-18為同期裝置開關量輸入，即2SA選擇自動位，透平機轉速達到2850r/min時，通過該裝置的JK4-3、JK4-16及JK4-2、JK4-13控制量輸出給PLC系統發出“升速”、“降速”脈沖信號來自動調節轉速：當PLC系統按下“電氣控制轉速”按鈕后，PLC控制系統每次接受到準同期并網裝置發送的“升速”、“降速”信號時，透平機轉速設定值增、減0.5r/s。使發電機電壓頻率f向系統電壓頻率f1看齊。
圖3：發電機自動并網裝置原理圖
自動準同期并網裝置通過壓差判別控制單元比較發電機電壓U與系統電壓U1的大小及方向，通過控制量輸出JK4-5、JK4-14及JK4-4、JK4-18為發電機勵磁自動調節系統升壓、降壓，以實現增、減勵磁操作。從而達到調節發電機電壓，使發電機電壓U與系統電壓U1滿足并網條件。
合閘控制信號裝置的引出端子為JK4-1、JK4-12，當該裝置自動檢測帶并發電機和系統間頻率差、電壓均滿足要求時，在發電機電壓和系統電壓相角差δ=0之前提前一個恒定的導前時間t發合閘脈沖命令，保證合閘瞬間相角差δ=0，發電機完成并網。
6、發電機緊急停機系統
TRT緊急停機系統是在了解發電機工藝要求的基礎上，在TRT事故狀態下第一時間停下發電機組，并及時從高爐煤氣系統中切除TRT發電機，同時打開減壓閥組，在切除發電機的同時確保高爐系統穩定運行。
6.1TRT發電機工藝簡介

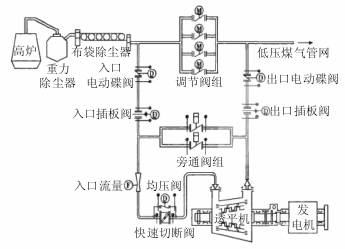

TRT發電機工藝圖見圖4。高爐產生的煤氣，經重力干法除塵器，進入TRT裝置。經入口電動碟閥，入口插板閥，快切閥，經透平機膨脹作功，帶動發電機發電，自透平機出來的煤氣，進入低壓管網，與煤氣系統中減壓四閥組（液壓快開閥）并聯。
圖4：TRT發電機工藝圖
6.2TRT發電機停機系統簡介

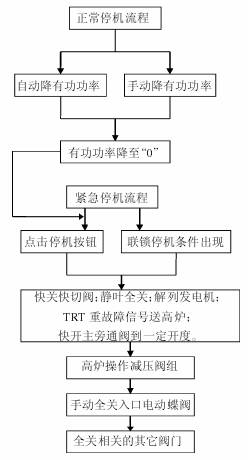

圖5為發電機正常停機及事故停機程序框圖。當TRT機組發生重故障時，由兩旁通快開閥進行頂壓控制。兩旁通快開閥同時打開同樣開度，兩閥門同步對頂壓進行自動調節。在高爐接到TRT跳機信號后，TRT運行人員可將旁通快開閥轉為手動，并逐步關閉旁通快開閥，將頂壓控制全部交給高爐控制室，控制減壓閥組。
圖5：TRT發電機停機邏輯框圖
7、結束語
從理論入手并與實踐相結合，通過對TRT發電機電氣系統的發電機高/低壓配電系統、發電機保護系統、發電機勵磁系統、發電機并網裝置和發電機緊急停機系統的介紹，使技術人員進一步了解重鋼新區TRT發電機電氣系統對發電機的作用。在學習過程中總結出的點滴體會也為重鋼新區TRT發電機建設及應用積累了經驗。
2012年1月
